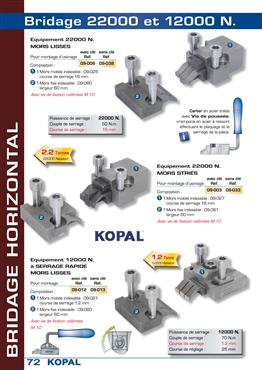

Bridage Horizontal 12000 et 22000 N.
Réalisation du montage d’usinage en fonction des dimensions de la pièce.
Les éléments de bridage sont fixés avec des vis calibrées assurant un montage de grande précision et un parfait repositionnement.
Support multiple. Pour pièces de grandes dimensions.
Il permet de brider la pièce en appui sur la table ou surélevée de 28mm. Rigide, compacte.
Principe bridage horizontal
L’action de serrage assure le plaquage et le bridage de la pièce à usiner. L’extrémité des mors est formée de 3 parties de serrage, une partie rigide et deux parties flexibles.
1 plaquage absolu : Lors du contact, seules les parties flexibles, plus longues, prennent appui surla pièce à brider. Elles s’arc-boutent en plaquant la pièce jusqu’au contact de la partie rigide.
2 bridage et positionnement : la partie rigide assure le bridage de la pièce.
